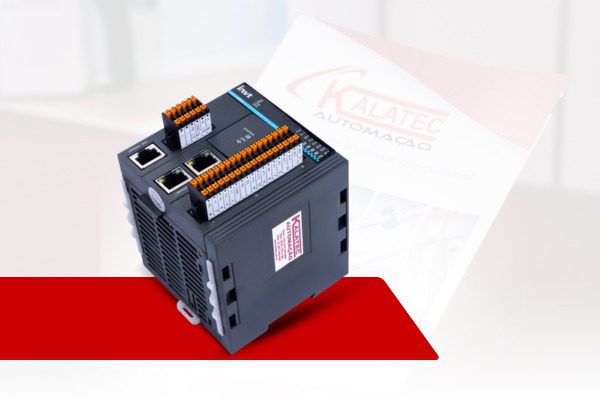

CLP Motion Codesys Série AX70

O CLP Motion série AX70 é um CLP de médio porte, diversos protocolos de comunicação e integra uma rica solução em motion control usado em máquinas de embalagens, têxtil, impressoras, manipuladores cartesianos, uma variedade de funções de controle de movimento e desempenho estável. São amplamente utilizados na fabricação de eletrônicos de precisão, corte CNC, máquinas-ferramentas CNC, robôs, impressão, etc. sempre ajudando os clientes a reduzirem os custos com eficiência aprimorada. Os produtos adotam design integrado e podem ser executados off-line, enquanto os clientes não precisam configurar o computador mestre.

Os controladores programáveis da série AX são controladores genéricos de alto desempenho para sistemas de controle de automação industrial de médio e grande porte. Com expansibilidade rica, funções integradas avançadas e programação simples, os controladores são altamente integrados com barramentos de comunicação de controle de movimento diversificados e conectados com produtos de acionamento INVT para fornecer aos clientes a melhor solução de sistema de controle de automação, melhorando a eficiência da produção e a qualidade do produto para reduzir os custos de desenvolvimento e manutenção. Conheça também o CLP Delta.

Recursos e Detalhes do produto

Alta capacidade de Processamento

Usa a CPU com a velocidade de processamento de comando básico de até 1ns.

Expansão distribuída em larga escala
Suporta expansão distribuída EtherCAT. Até 125 módulos de expansão Ethercat

Controle de movimento avançado
Integrado com funções ricas de controle de movimento; Implementa controle de sincronização e controle de movimento avançado, como came eletrônico, engrenagem eletrônica e posicionamento usando barramento ou pulsos EtherCAT de alta velocidade.

Cam/engrenagem eletrônica

Posicionamento
Suporta 200k pulsos/s, incluindo pulsos com direção, pulsos de avanço/reverso e pulsos de quadratura, para implementar o controle de posição e velocidade.

Configuração visual
Programação de configuração
Depuração altamente eficaz

Seguro e fácil de usar
Compatível com resistências térmicas e termopares
Armazenamento permanente de dados
Segurança

Opção Programação em Texto Estruturado

Principais Características:

Entradas Digitais: 16 canais de alta velocidade (NPN e PNP)
Saídas Digitais: 8 saídas de alta velocidade ( fase única de 200KHz )
Capacidade de Programação: 10M Words
Capacidade de Dados: 8M Words
Capacidade de salvar dados durante falta de energia: 512K bytes
Capacidade de Expansão: Micro SD de até 32GB;
Rede Aberta com Múltiplas comunicações
Rede EtherCat (Motion e Remotas I/Os ), CANopen e MODBUS
EtherCAT bus: Suporta até 125 módulos, 100Mbps com máxima distância de 100 metros entre dois nós.
Ethernet RS485: 2 canais independentes: Suporta Estação Mestre / Escravo Modbus RTU, acesso até a 31 dispositivos;
USB: Mini Interface USB, suporta update de programa e depuraçaõ on-line;
LAN Interface: Suporta Estação Mestre/ escravo Modbus/TCP , até 16 estações mestres ao escravo ou 63 estações escravas do Mestre.
Expansão: Suporta até 16 módulos de I/Os ou 8 módulos analógicos com tempo de scaneamento de 8ms
Função de Movimento came Eletrônico
Modificação da Curva do Came Eletrônico em Tempo real
Controle de até 32 eixos reais e virtuais
Função Corte em voo
Função Sincronismo de marca
Função de Movimento Interpolação Circular
Função de Movimento Múltiplos Eixos
Cam Eletrônico: Até 64 tabelas
Máximo de Número de Pontos da Curva E-cam: 4.194.240 pontos
Unidade de posição: Pulsos, milímetros e outros.
Não necessita bateria: Armazena os dados de forma permanente;
Numero Máximo de I/Os (Local Bus): 256 I/os
Número Máximo de I/Os (EtherCAT Bus) 32.000 I/Os

Software, Linguagem e facilidades:

Plataforma de Programação: Codesys
Suporta o sistema de Linguagem de Programação em conformidade com padrões C61131-3
Suporta as seis linguagens de programação em conformidade com padrões PLCopen;
Suporta Métodos de Programação, incluindo programas, funções e blocos de funções;
Fácil obter um controle de movimento complexo para uso de linguagens de programação de alto nível;
Usa Interface LAN ou USB para executar depuração e simulação offline;
Depuração Online;
Simulação Offline (eixos virtuais são adicionados para executar simulados depurados em programa )
Manutenção preventiva: Coleta dados e monitora Status através da Plataforma INVT Iot
Registro de eventos. como gravação de programas, erros e falhas de energia;
Diagnóstico de Back-end;

Modelos de CPU e acessórios:

AX70-C-1608P – 16In/8Out com Ethercat (32 eixos) /CANopen/Ethernet, 2 portas RS485, Saídas Transistor PNP (Borne Alta Densidade)
AX70-C-1608N – 16In/8Out com Ethercatt (32 eixos) /CANopen/Ethernet, 2 portas RS485, Saídas Transistor NPN (Borne Alta Densidade)
AX71-C-1608P – 16In/8Out com Ethercat (8 eixos) /CANopen/Ethernet, 2 portas RS485, Saídas Transistor PNP (Borne Alta Densidade)
AX71-C-1608N – 16In/8Out com Ethercat (8 eixos) /CANopen/Ethernet, 2 portas RS485, Saídas Transistor NPN (Borne Alta Densidade)

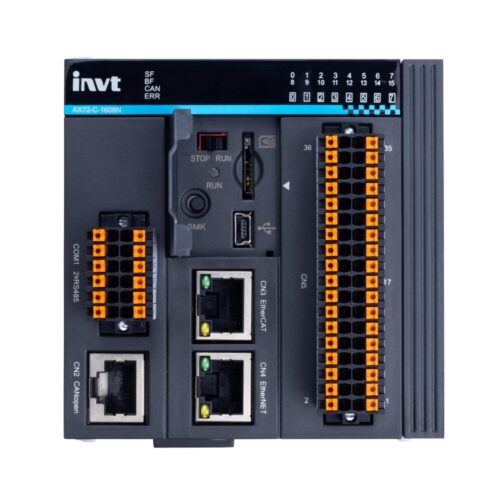

AX72-C-1608N – 16In/8Out com Ethercat(8 eixos) /CANopen/Ethernet, 2 portas RS485, Saídas Transistor NPN (Borne simples a mola)

Expansão e Acessórios:

AX-PWR – Fonte de Alimentação Modular para CLP Série AX – Entrada 110~240VAC – Saída 24V 2A
AX-EM-1600D – Cartão de Expansão Digital. 16 Entradas NPN e PNP
AX-EM-0016DP – Cartão de Expansão Digital. 16 Saídas Transistor PNP
AX-EM-0016DN – Cartão de Expansão Digital. 16 Saídas Transistor NPN
AX-EM-4AD – Cartão de Expansão Analógica, 4 entradas 24 Bits
AX-EM-4DA – Cartão de Expansão Analógica, 4 saídas 16 Bits
AX-EM-4PTC – Cartão de Expansão Termopar, 4 entradas 24 Bits
AX-EM-RCM-ET – Remota Ethercat para Cartões de Expansões
AX-HIO-40 – Terminal de I/Os 40 pinos para AX70 e X71
AX-L1-10 – Cabo de Extensão Terminal/PLC para o AX-HIO-40
AX-L2-20 – Cabo de Comunicação CanOpen RS485/CAN CAT 5 (2m)
AX-L2-50 – Cabo de Comunicação CanOpen RS485/CAN CAT 5 (5m)
AX-L3-20 – Cabo de Comunicação Ethercat CAT 5 (2m)
AX-L3-50 – Cabo de Comunicação Ethercat CAT 5 (5m)
