    Servo Motor 100W INVT Kalatec

    Início » Servo Motor 100W INVT Kalatec

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

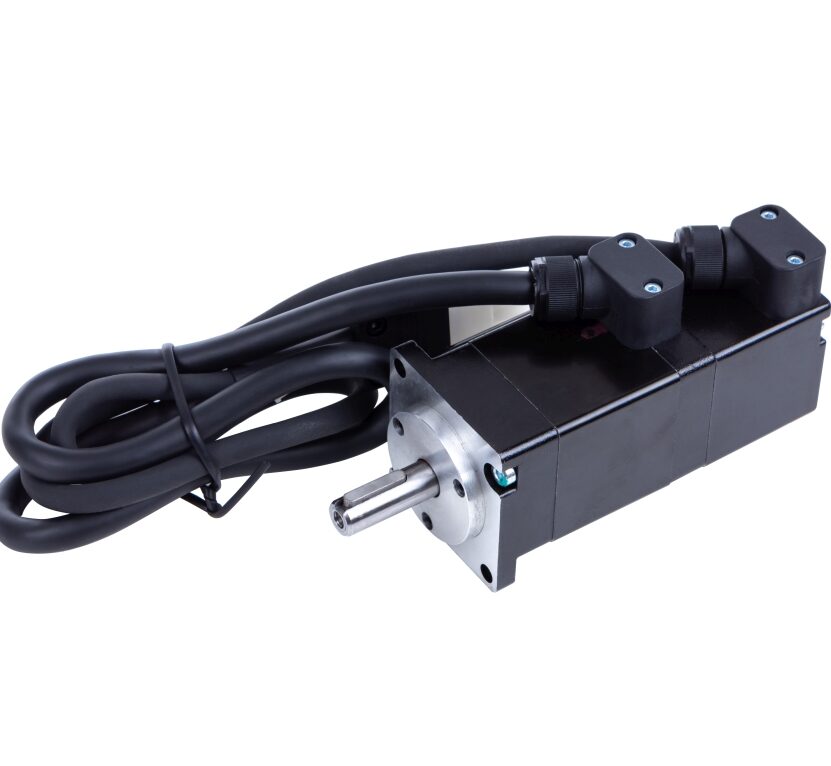

    Servo Motor 100W Flange 40mm

    O servo motor 100W INVT Kalatec é o menor da linha, indicado para aplicações de baixa potência que exigem alta precisão com encoder de 17 Bits.

    Compacto e versátil, o servo motor 100W INVT Kalatec é ideal para aplicações em laboratórios, indústrias farmacêuticas e joalherias, onde precisão e confiabilidade são essenciais.

    Combinando tecnologia avançada e suporte especializado da Kalatec, empresa com mais de 35 anos de experiência e 40 mil servomotores instalados no Brasil, o modelo 100W garante eficiência, confiabilidade e integração facilitada com CLPs e redes industriais.

    Torque nominal: 0,32 Nm
    Velocidade nominal: 3000 rpm
    Velocidade máx.: 5000 rpm
    Encoder: 17 Bits (131.072 PPR)

    Informações AdicionaisDownloads

    Especificações Técnicas do Servo Motor 100W

    Código INVT IMS20B-04L10B30C-2-M4-J
    Potência nominal 100 W
    Tensão de alimentação 220 V monofásico
    Torque nominal 0,32 Nm
    Torque de pico 0,64 Nm
    Velocidade nominal 3000 rpm
    Velocidade máxima 5000 rpm
    Corrente nominal 0,6A
    Inércia do rotor 0,05 kg·cm²
    Encoder Incremental de 17 bits
    Grau de proteção IP65
    Temperatura de aplicação -20 a +40 °C
    Classe de isolamento Classe F (155 °C)
    Freio eletromagnético Não Disponível
    Conectores terminação DAML-XF e DBEL-XI
    Certificações CE, UL
    PCD 30-46 • eixo 8 mm (com chaveta)
    Peso 0,47 kg
    Indicação Redutor Redutor Planetário PL042

    Requisitos de Drive

    • Compatível com DA180A-C2R8-S-2
    • Modos de controle básico: velocidade, torque, posição
    • Entradas/saídas digitais configuráveis: 10ED e 4SD
    • Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM



    Servo Driver Protocolos Código Kalatec
    DA180A-C-2R8-S-2 Modbus, CANopen 10113
    *DA180A-N-2R8-S-2 EtherCAT 10277
    **DA200A ProfiNET

    Aplicações  usuais para servo motor 100W

    • Laboratórios e equipamentos de análise → automação de microprocessos, dosagem de líquidos, posicionamento de amostras.
    • Indústria farmacêutica → envasadoras leves, seladoras de frascos pequenos, etiquetagem de ampolas, alimentadores de comprimidos.
    • Joalherias e relojoarias → máquinas CNC leves para gravação, corte a laser com movimentação precisa, polimento automatizado.
    • Projetos de P&D e robótica educacional → braços robóticos leves, protótipos de alta precisão.

    Cabos compatíveis e acessórios disponíveis

    Tipo de cabo Comprimento Código cabo Código Kalatec Descrição
    Cabo de Potência 3 m DAML-050-03-XFA-00  ou 01 10278 / 10279 cabo de encoder com malha
    Cabo de Encoder 3 m DBEL-04-03-XI0-04A0 10280 cabo de encoder com malha
    Cabo de programação 1,5 m KTC-CAB USB2.0/USBC 9713 cabo de programação pontas USB e Tipo C
    Borneira Trilho DIN 1,0 m KTC-HL-FX-DB44/M-SP 6912 Terminal de I/Os de 44 pinos para Trilho DIN para CN1
    Borneira Econômica – KTC-YL-WM-44M 6913 Borneira de I/O parafusada para o terminal CN1

    Por que escolher a Kalatec

    • +35 anos de atuação em automação industrial
    • Suporte técnico local e engenharia de aplicação
    • Estoque e logística no Brasil
    • Integração com CLP, IHM e redes  de comunicação industrial
    • Curso EAD e treinamentos presenciais gratuitos



    Perguntas Frequentes (FAQ)

    Qual encoder está disponível para o modelo de 100W?
    O servo motor 100W Kalatec é fornecido com encoder multiturn magnético de 17 bits, podendo operar tanto como incremental quanto como absoluto. Para ativar o modo absoluto, é necessário utilizar o cabo de encoder com suporte de bateria, a bateria correspondente e habilitar a função no ServoDriver ajustando o parâmetro P0.70 e liberando o bit em P0.71.

    É compatível com EtherCAT?
    Sim. O servo motor 100W Kalatec é compatível com EtherCAT, desde que utilizado com um driver da linha DA180 na versão EtherCAT, como o modelo DA180A-N-2R8-S-2.

    Há opção com freio?
    Não.  No momento não temos a  versão do servo motor 100W com freio eletromagnético 24 Vdc como opcional. Mas consulte o vendedor para atualiar essa informação.

    Posso usar redutor com o servo 100W?
    Sim, os redutores planetários PL042 comporta  flange PCD de 30, 46 e eixo 8mm. Atenção que essa flange é diferente da flange PCD de um Motor de passo Nema 17. Converse com o vendedor para a especificação correta: PL042-FL40-8.

    Solicite seu Orçamento

    Fale com um engenheiro para validar torque, inércia e protocolo mais adequados ao seu processo.

    Solicitar orçamento



    Outros modelos de Servo Motor

    Servo Motor 200W
    Servo Motor 400W
    Linha completa

      • PDF Servo Motor 100w
      • 3D-IMS20B-04L10(100W)
      • 3D-SV-ML04-0R1G(100W)-Modelo Antigo
