Servo Motor 11kW | Alta Torque e Robustez

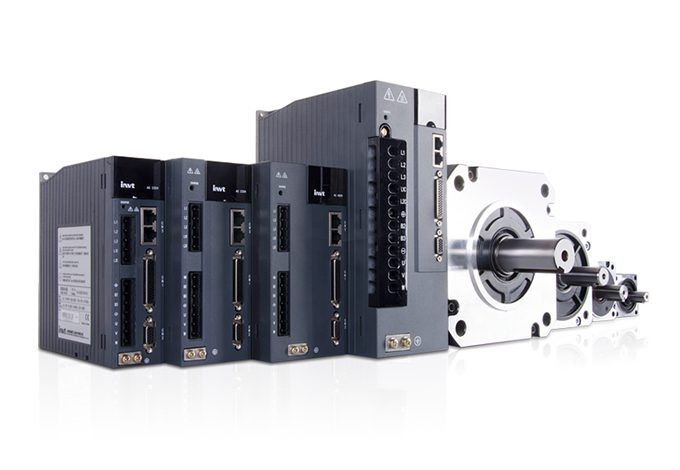

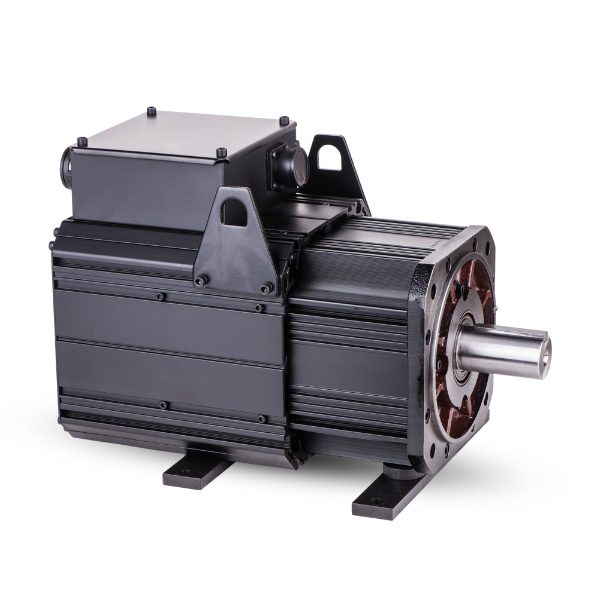

O servo motor 11 kW (10,7 kW nominal) da série IMS20B INVT é projetado para aplicações de alto desempenho que exigem torque elevado, ciclo contínuo (S1) e operação confiável em ambientes severos.
Com 60 Nm de torque nominal, 150 Nm de torque de pico e velocidade nominal de 1700 rpm, este servo atende com precisão máquinas pesadas, prensas, sistemas de corte contínuo, extrusoras e linhas automotivas.
Especificações Técnicas do Servo Motor 11kW
| Código INVT | IMS20B-20M11D17C-4-P9F |
|---|---|
| Potência nominal | 10.700 W |
| Tensão de alimentação | 380 V Trifásico |
| Torque nominal | 60,0 Nm |
| Torque de pico | 150,0 Nm |
| Velocidade nominal | 1700 rpm |
| Velocidade máxima | 2700 rpm |
| Corrente nominal | 19,3A |
| Inércia do rotor | 73 kg·cm² |
| Encoder | Absoluto 23 Bits Magnético |
| Grau de proteção | IP54 |
| Temperatura de aplicação | -20 a +40 °C |
| Classe de isolamento | Classe F (155 °C) |
| Freio eletromagnético | Opcional 24 V | IMS20B-20M11D17C-4-P9F |
| Holding Torque Freio | 52,8Nm |
| Conectores terminação | DBEL-BI |
| Certificações | CE, UL |
| PCD | 180-215 e eixo 42mm (com chaveta) |
| Peso | 40,6 Kg |
| Indicação Redutor | Redutor Planetário WEB180-FL220-42 |
Requisitos de Drive
- Compatível com DA200-C-011-4-SO
- Modos de controle básico: velocidade, torque, posição
- Entradas/saídas digitais configuráveis: 10ED e 4SD + 2EA e 2SA
- Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM
- Função STO de série.
| Servo Driver | Tensão (VAC) | Protocolos | STO | Código Kalatec |
| DA200-011-4-SO | 380 | Modbus | Incluso | – |
| DA200-011-4-NO | 380 | Ethercat | Incluso | – |
| DA200-011-4-CO | 380 | CANopen | Incluso | |
| DA200-011-4-FO | 380 | ProfiNET | Incluso | – |
Cabos compatíveis e acessórios disponíveis
| Tipo de cabo | Comprimento | Código cabo | Código Kalatec | Descrição |
|---|---|---|---|---|
| Cabo de Potência | 5m | DAML-10R-05-SSA-00 | cabo de potência com malha | |
| Cabo de Encoder | 5 m | DBEL-06-05-B0-0400 | cabo de encoder com malha | |
| 5 m | DBEL-06-05-BD-0400 | cabo de encoder com malha com porta bateria *** | ||
| Cabo de programação | 1,5 m | KTC-CAB USB2.0/USBC | 9713 | cabo de programação pontas USB e Tipo C |
| Borneira Trilho DIN | 1,0 m | KTC-HL-FX-DB44/M-SP | 6912 | Terminal de I/Os de 44 pinos para Trilho DIN para CN1 |
| Borneira Econômica | – | KTC-YL-WM-44M | 6913 | Borneira de I/O parafusada para o terminal CN1 |
| Bateria*** | – | ER14250 | Bateria de Lítio 3,6 V – 1,2 A |
Aplicações Típicas
- Prensas hidráulicas e servo-prensas
- Linhas de conformação e corte longitudinal
- Extrusoras de borracha/plástico
- Máquinas de laminação e calandras
- Bobinadeiras de alta potência
- Serras/fatiadores industriais
FAQ – Servo Motor 11 kW
1) Qual encoder está disponível?
Resolver 12 bits ou absoluto 23 bits.
2) Possui freio?
Sim, opcional.
3) O motor pode operar em S1?
Sim, duty S1 contínuo. O Servo Motor é adequado para operação 24h.
4) Qual a proteção IP?
IP54, exceto eixo e terminais.
5) A Kalatec ajuda com dimensionamento?
Sim, calculamos torque, inércia. Selecionamos o redutor e o drive.
