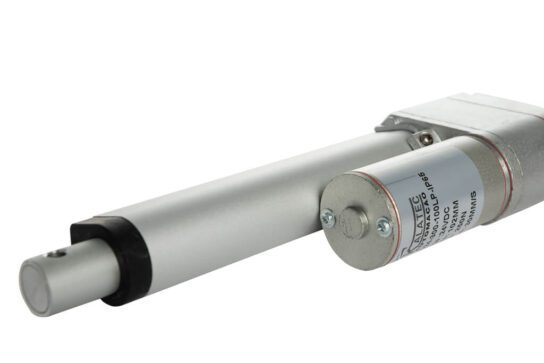

O atuador linear compacto KTC-D24 é uma solução eletromecânica projetada para aplicações que exigem movimento linear preciso, dimensões reduzidas e fácil integração em máquinas e equipamentos automatizados.
Utilizando motor elétrico DC e sistema de transmissão por fuso, o atuador converte o movimento rotativo do motor em deslocamento linear controlado, permitindo empurrar, puxar ou posicionar cargas com alta confiabilidade.
Graças ao seu design compacto e construção robusta, o atuador D24 é amplamente utilizado em equipamentos industriais, sistemas automatizados, dispositivos de posicionamento e aplicações OEM que necessitam de um atuador linear eficiente e de fácil instalação.
Aplicações do atuador linear compacto D24
O atuador linear compacto D24 é indicado para aplicações que exigem movimento linear preciso, dimensões reduzidas e fácil integração em equipamentos automatizados em ambientes internos.
Principais aplicações:
- Equipamentos industriais compactos;
- Sistemas automatizados e dispositivos de posicionamento;
- Equipamentos de limpeza industrial (sweepers);
- Sistemas de abertura automática de janelas;
- Equipamentos e dispositivos de ajuste em máquina.s
Características do Mini Atuador Linear D24
| Parâmetro | Especificação |
|---|---|
| Cursos disponíveis | 50, 100, 150, 200 e 300 mm |
| Tipo de motor | Motor DC com escovas |
| Tipo de fuso | Fuso trapezoidal ACME |
| Duty Cycle | 25% (25% em movimento / 75% em descanso) |
| Tensão de alimentação | 12 VDC ou 24 VDC |
| Potência | 35 W |
| Capacidade de carga | 100 N, 250 N, 500 N ou 750 N |
| Carga máxima | até 75 kg |
| Fim de curso | Interno e não ajustável |
| Grau de proteção | IP65 |
| Feedback de posição | Potenciômetro 0–10 kΩ |
| Temperatura ambiente | −10 °C a +40 °C |
| Vida útil | 50.000 ciclos |
| Material do corpo | Alumínio 6062 |
| Peso aproximado | 1,1 kg |

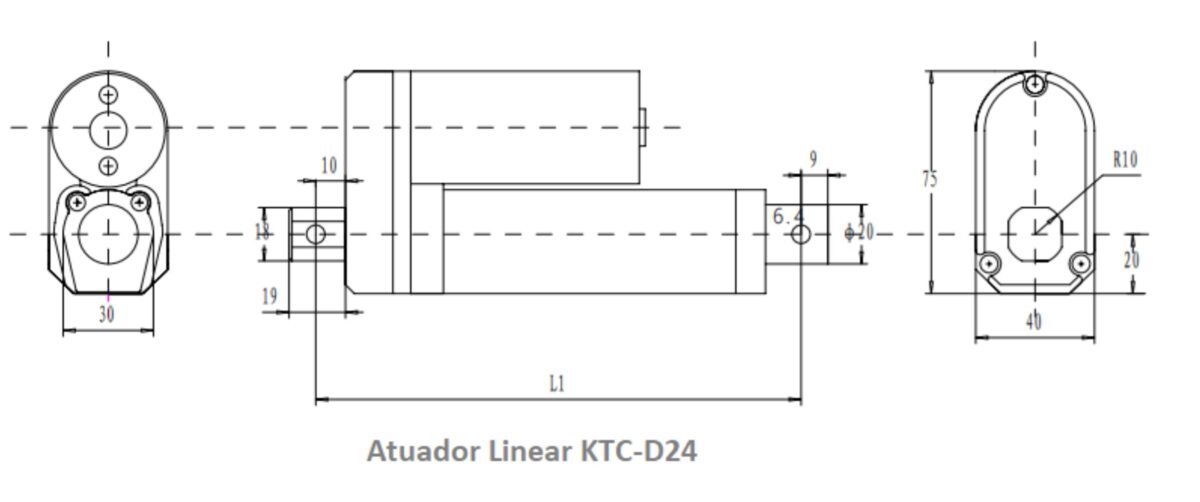

Dimensão do Atuador Compacto KTC-D24
Cursos disponíveis do atuador linear compacto D24
| Curso | Comprimento retraído (L1) | Comprimento estendido | Tolerância |
|---|---|---|---|
| 50 mm | 190 mm | 241 mm | ± 1 mm |
| 100 mm | 241 mm | 342 mm | ± 1 mm |
| 150 mm | 292 mm | 445 mm | ± 1 mm |
| 300 mm | 445 mm | 745 mm | ± 1 mm |
Observação: L1 corresponde ao comprimento do atuador na posição retraída.

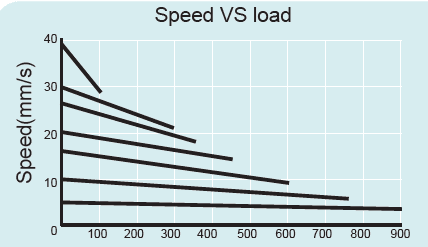

Tabela Atuadores D24 (Carga x Velocidade)
| Modelo | Carga dinâmica máx. (N) | Relação de redução | Passo (mm) | Velocidade sem carga (mm/s) | Velocidade com carga (mm/s) | Corrente sem carga (A) |
|---|---|---|---|---|---|---|
| KTC-D24-50 | 50 | 5:1 | 7.5 | 80 | 65 | 0,6 |
| KTC-D24-250 | 250 | 20:1 | 7.5 | 25 | 20 | 0,5 |
| KTC-D24-500 | 500 | 20:1 | 5 | 16.5 | 12 | 0,4 |
| KTC-D24-734 | 750 | 40:1 | 5 | 8.5 | 6.5 | 0,4 |

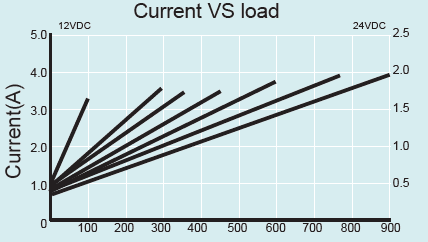

Nota: Para dimensionamento da fonte em 24 V, recomenda-se considerar 2 A por atuador como margem de segurança. A corrente máxima em carga desses modelos situa-se entre 1,3 A e 1,5 A.

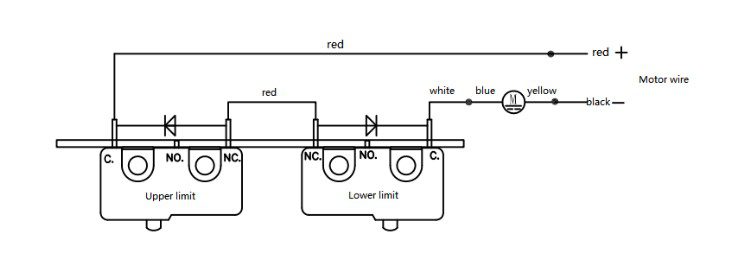

Fim de Curso Interno não ajustável
Potênciômetro Feedback de Posição
Os atuadores lineares compactos KTC-D24 são fornecidos com potenciômetro interno de 10 kΩ, que permite o monitoramento contínuo da posição do atuador ao longo do curso.
O potenciômetro funciona como um divisor resistivo, no qual o sinal do wiper (cursor) varia proporcionalmente à posição do eixo do atuador. Dessa forma, é possível obter um sinal analógico de posição, permitindo controle ou monitoramento do deslocamento.
Essa saída pode ser utilizada em sistemas com CLP, controladores analógicos, microcontroladores ou sistemas de automação, possibilitando aplicações que exigem controle de posição, sincronização de movimento ou realimentação de posição (feedback).

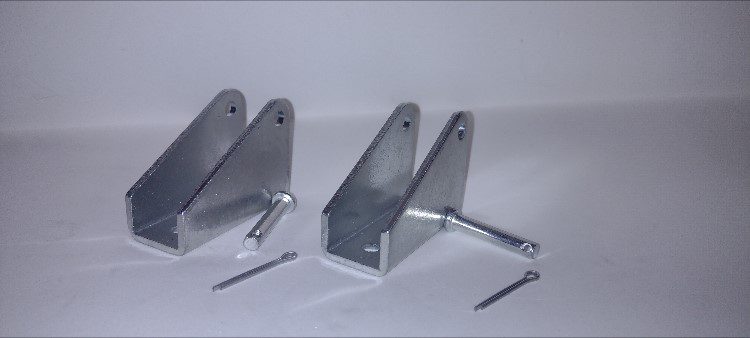

Opcional: ZJ-01 Suporte de Fixação para Atuadores Lineares (6759)
Este suporte metálico de fixação foi desenvolvido para facilitar a montagem de atuadores lineares em diferentes estruturas mecânicas. Fabricado em aço galvanizado, oferece alta resistência mecânica, garantindo uma fixação segura e confiável.
O conjunto inclui pino de articulação e trava, ideal para aplicações onde o atuador precisa acompanhar pequenos movimentos angulares durante a operação.
Conclusão:
A escolha do atuador linear adequado é fundamental para garantir precisão, confiabilidade e eficiência no funcionamento da sua máquina ou sistema automatizado.
Com o suporte técnico da Kalatec Automação, você conta não apenas com produtos de alto desempenho, mas também com uma equipe de engenharia preparada para orientar a melhor solução para cada aplicação.
👉 Conheça a linha completa de Atuadores Lineares Kalatec e explore todas as opções disponíveis:
Precisa de ajuda para escolher o atuador ideal? Fale com nossos especialistas e conte com suporte técnico completo, desde o dimensionamento até o pós-venda.
