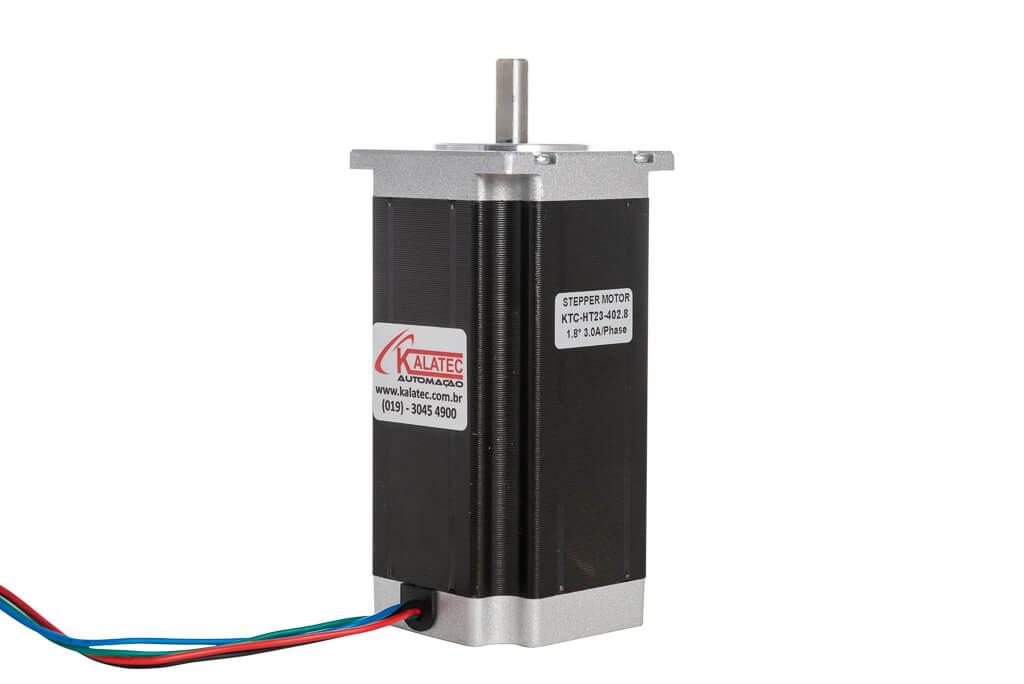

O motor de passo HT23-402.8 NEMA 23 foi desenvolvido para aplicações industriais que exigem controle preciso de movimento e confiabilidade operacional. Sua configuração permite atuação eficiente em sistemas automatizados, atendendo diferentes demandas de posicionamento e movimentação.
Amplamente utilizado em equipamentos como máquinas CNC, sistemas de embalagem e eixos lineares, o modelo se destaca pela estabilidade de operação e consistência nos movimentos, mesmo em regimes de baixa velocidade.
Além disso, pode ser configurado com soluções integradas como redutor planetário, freio eletromagnético ou fuso passante, permitindo maior flexibilidade no desenvolvimento de máquinas e adequação a diferentes requisitos de projeto.
Sua construção robusta e padrão construtivo garantem durabilidade e desempenho contínuo, mesmo em ambientes industriais exigentes.
Principais características do motor de passo 3Nm
Torque nominal de 3Nm
O motor de passo 3Nm HT23-402.8 oferece torque nominal de 3Nm, garantindo força suficiente para aplicações que exigem movimentação precisa de cargas com estabilidade. Esse nível de torque é ideal para máquinas CNC, sistemas de automação e equipamentos industriais que operam com esforços moderados a elevados.
Padrão NEMA 23
Construído no padrão NEMA 23, o motor possui dimensões padronizadas que facilitam a integração em diferentes projetos e equipamentos. Isso permite substituição simples e compatibilidade com uma ampla variedade de suportes, acoplamentos e sistemas mecânicos utilizados na indústria.
Alta precisão de posicionamento
Como todo motor de passo, o modelo HT23-402 se destaca pela alta precisão no controle de movimento. Ele permite posicionamentos exatos e repetitivos, sendo ideal para aplicações que exigem controle rigoroso de deslocamento, como eixos lineares, mesas posicionadoras e máquinas automatizadas.
Construção robusta para uso industrial
Projetado para ambientes industriais, o motor apresenta construção robusta e alta confiabilidade. Seus materiais e acabamento garantem resistência ao uso contínuo, contribuindo para maior vida útil e redução de manutenção em aplicações exigentes.
| Característica | Especificação |
|---|---|
| Código Kalatec | KTC-HT23-402.8 (4626) |
| Modelo / Padrão | NEMA 23 |
| Flange | 56 mm |
| Comprimento da carcaça | 112 mm |
| Ângulo de passo | 1,8° |
| Resolução | 200 passos por volta (200 PPR) |
| Torque estático (bipolar) | 3,0 Nm |
| Número de fios | 4 |
| Tipo de ligação | Bipolar série |
| Corrente por fase | 3,0 A |
| Temperatura de operação | -20 °C a +50 °C |
| Classe de isolamento | Classe B (130 °C) |
| Diâmetro do eixo | 8 mm |
| Inércia do rotor | 800 g·cm² |
| Peso | 1,5 kg |
Opcionais disponíveis para o motor de passo 3Nm
O motor de passo 3Nm HT23-402 pode ser fornecido com configurações opcionais que ampliam sua aplicação e desempenho em diferentes cenários industriais.
Motor de passo com redutor planetário integrado
Ideal para aplicações que exigem maior torque e redução de velocidade, o redutor planetário integrado proporciona melhor controle e aumento da força no eixo, mantendo alta eficiência.
| Característica | Especificação |
|---|---|
| Código Kalatec | KTC-HT23-402.8-r4 (4848) |
| Tipo de redutor | Planetário |
| Redução | 1:4 |
| Eficiência | 95% |
| Folga máxima | 12 arcmin |
Motor de passo com freio eletromagnético integrado
| Característica | Especificação |
|---|---|
| Código Kalatec | KTC-HT23-402.8-BRAKE (7620) |
| Tipo de freio | Eletromagnético normal fechado |
| Alimentação | 24 VDC |
| Torque do freio | 2 Nm |
| Corrente recomendada do Freio | 1 A |
Motor de passo com fuso passante
Solução compacta que integra acionamento e movimentação linear, eliminando a necessidade de acoplamentos e reduzindo o espaço do sistema.
| Característica | Especificação |
|---|---|
| Modelo | KTC-HT23-402.8-3004TL2-40 (7425) |
| Tipo de fuso | Trapezoidal |
| Diâmetro | 8 mm |
| Passo | 2 mm (4 entradas) |
| Avanço | 8 mm por volta |
| Comprimento padrão | 400 mm |
Motor de Passo com Fuso Passante (Foto Ilustrativa)
Opções de fuso trapezoidal para motor de passo 3Nm
As opções de fuso trapezoidal para motores de passo permitem selecionar diferentes combinações de avanço e resolução, conforme a necessidade da aplicação. Essa escolha influencia diretamente a velocidade linear e a precisão de posicionamento do sistema.
| Diâmetro do fuso | Avanço (mm/volta) | Passo (mm) | Resolução (mm/passo) |
|---|---|---|---|
| Tr8 | 1 | 1 | 0,005 |
| Tr8 | 2 | 2 | 0,010 |
| Tr8 | 3 | 1,5 | 0,015 |
| Tr8 | 4 | 2 | 0,020 |
| Tr8 | 8 | 2 | 0,040 |
| Tr10 | 2 | 2 | 0,010 |
| Tr10 | 3 | 1,5 | 0,015 |
| Tr10 | 4 | 2 | 0,020 |
| Tr10 | 8 | 2 | 0,040 |
| Tr10 | 10 | 2 | 0,050 |
| Tr10 | 12 | 2 | 0,060 |
Driver recomendado para motor de passo 3Nm
Para obter o melhor desempenho do motor de passo 3Nm HT23-402.8, é fundamental utilizar um driver compatível com suas características elétricas, especialmente corrente e tensão de operação.
Corrente compatível
O driver deve suportar corrente de pelo menos 3,0 A por fase, garantindo o torque nominal do motor sem perdas de desempenho.
Tipo de acionamento
Recomenda-se o uso de drivers microprocessados com controle de microstepping, que proporcionam:
- maior suavidade de movimento
- redução de vibração
- melhor precisão de posicionamento
Tensão de alimentação
Drivers que operam em tensões mais elevadas (ex: 48Vdc ou 72Vdc) permitem melhor resposta dinâmica e desempenho em altas velocidades.
Drivers indicados
| Modelo do Driver | Corrente RMS | Corrente de Pico | Indicação de uso |
|---|---|---|---|
| STR3 | 3,0 A | 4,2 A | Aplicações padrão com corrente nominal do motor |
| STR6 | 6,0 A | 7,2 A | Aplicações com maior margem de corrente e desempenho |
| STR8 | 8,0 A | — | Sistemas que exigem alto desempenho e robustez superior |
| 2DM860H | 6,0 A | 8,4A | Alternativa versátil para aplicações industriais |
