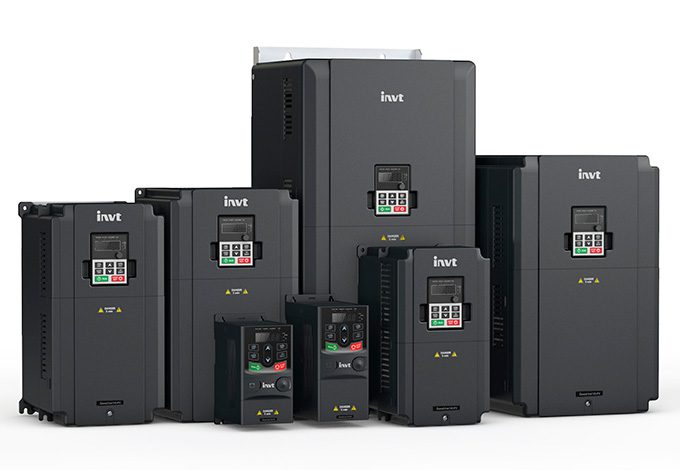

Inversor de Frequência GD20-EU

Inversor de Frequência GD20-EU com Função STO

O inversor de frequência GD20-EU é uma solução eficiente e versátil para diversas aplicações industriais. Com um design compacto e recursos avançados, ele oferece controle preciso e confiável para motores de indução CA, motores de ímã permanente e spindles. Abaixo estão as principais características e especificações do GD20-EU:

Modelos Disponíveis

• Alimentação:
  • 220 Vca Monofásico (S2)
  • 220 Vca Trifásico
  • 380/440 Vca Trifásico

Especificações Técnicas

• Frequência de Entrada: 47Hz a 63Hz
• Máxima Frequência de Saída: 400Hz

Modos de Controle

• Modos de Controle: Escalar, Vetorial e Sensorless
• Modo de Controle de Malha: Malha Aberta
• Tipo de Carga Aplicada: Cargas de torque constante (G)

Capacidade de Sobrecarga

• 150% da corrente nominal por 60 segundos
• 180% da corrente nominal por 10 segundos
• 200% da corrente nominal por 1 segundo

Modos de Ajuste de Frequência

• Digital
• Analógico
• Sinal de Frequência
• Multi Step
• PID
• MODbus

Tipos de Proteção

• Sobrecorrente
• Sobretensão
• Subtensão
• Sobreaquecimento
• Falta de Fase
• Sobrecarga
• Outros

Módulo de Frenagem

• Interno padrão até 37kW
• Interno opcional de 45kW até 110kW
• Resistores de Frenagem são sempre opcionais.

Design e Conectividade

• Design Compacto: Menos espaço de instalação
• Entradas Digitais: 5 entradas, sendo 4 de 1kHz e 1 rápida de 50kHz
• Multi Speed: Até 16 velocidades programáveis
• Entradas Analógicas:
  • AI2: 0-10V/0-20mA
  • AI3: -10V a +10V
• Saídas Analógicas:
  • AO1: 0-10V/0-20mA até 2,2kW
  • AO1 e AO2: 2 saídas acima dessa potência
• Saídas Digitais:
  • Y1: Coletor Aberto
• Saídas a Relé:
  • 2 saídas para inversores acima de 2,2kW
  • 1 saída até 2,2kW
• Portas RS485: 2 portas para comunicação MODBUS

Certificações

• STO (Safety Torque Off) – Certificado TUV
• CE, Rohs, TUV SUD Z10 17 03 72237 110

Tabela dos Inversores Modelo GD20

Modelo   (entrada Monofásica)	Potência kW (CV)	Alimentação (AC)	Rede	Corrente (A) de entrada	Corrente (B) de saída	Código
GD20-0R4G-S2-EU	0,4 (05)	200~240	Monofásica	6,5	2,5	6611
GD20-0R7G-S2-EU	0,7 (1.0)	200~240	Monofásica	9.3	4,2	6613
GD20-1R5G-S2-EU	1,5 (2.0)	200~240	Monofásica	15.7	7,5	6616
GD20-2R2G-S2-EU	2,2 (3.0)	200~240	Monofásica	24,0	10,0	6619
GD20-0R4G-2-EU	0,4 (0.5)	200~240	Trifásica	3,7	2,5	6612
GD2o-0R7G-2-EU	0,7 (1.0)	200~240	Trifásica	5,0	4,2	6614
GD20-1R5G-2-EU	1,5 (2.0)	200~240	Trifásica	7,7	7,5	6617
GD20-2R2G-2-EU	2,2 (3.0)	200~240	Trifásica	11	10	6620
GD20-004G-2-EU	4.0 (5.0)	200~240	Trifásica	17	16	6622
GD20-5R5G-2-EU	5.5 (7.5)	200~240	Trifásica	21	20	6624
GD20-7R5G-2-EU	7.5(10.0)	200~240	Trifásica	31	30	6626
GD20-0R7G-4-EU	0,7 (1.0)	380~480	Trifásica	3,4	2,5	6615
GD20-1R5G-4-EU	1,5 (2.0)	380~480	Trifásica	5,0	4,2	6618
GD20-2R2G-4-EU	2,2 (3.0)	380~480	Trifásica	5,8	5,5	6621
GD20-004G-4-EU	4.0 (5.0)	380~480	Trifásica	13,5	9,5	6623
GD20-5R5G-4-EU	5,5 (7.5)	380~480	Trifásica	19,5	14,0	6625
GD20-7R5G-4-EU	7,5 (10)	380~480	Trifásica	25,0	18,5	6627

Vantagens exclusivas:

• Reator DC Embutido: Até 18,5kW
• Filtros EMC Embutidos: Atende à norma IEC61800-3-C3 e C2
• Resfriamento Natural: Monofásico ou trifásico 220V 0,2-0,75kW

Módulos e Expansões  Opcionais:

• Módulo de Frenagem de 45kW até 110kW
• Resistor de Frenagem –  Saiba como especificar o Resistor de Frenagem em nosso artigo do blog.
• Módulo CLP
• Módulo Encoder para Malha Fechada
• Módulo Cartões de Comunicação

Slots para Cartões de Expansão:

• • 2 slots para inversores até 5,5kW
  • 3 slots para inversores acima de 5,5kW

Tipos de Motores:

• • Indução CA
  • Motor de Ímã Permanente (Servos Motores em Malha Aberta)
  • Motores Spindle

STO e Nível de Integridade no GD20-EU

A função STO (Safe Torque Off) pode ser usada para desligar a unidade de potência do inversor, evitando um início inesperado ou acidental. Dessa forma, o sinal de saída do acionamento é cortado, eliminando a probabilidade de movimento do motor. Após habilitar a função STO, operações de curto período, como limpeza, extração e manutenção em peças não elétricas, podem ser realizadas com segurança.

Níveis de Integridade de STO

• Potência até 2,2kW: Nível de Integridade de STO: SIL2, PLd, Categoria 3
• Potência acima de 2,2kW: Nível de Integridade de STO: SIL3, PLe, Categoria 3

Nota: O contato de segurança deve ser NF de 250mA e não deve exceder a distância de 25 metros.

Redução de Custo com a Função STO do GD20-EU

Utilizando a função STO do inversor de frequência GD20-EU, você garante a parada segura do motor sem o risco de uma partida acidental. Além disso, economiza componentes como relés de segurança e duas contactoras.

Opcionais Disponíveis

Para modelos GD20 até 2,2kW, a IHM frontal é fixa, mas pode ser utilizada uma IHM remota. Veja as opções:

• (6866) GD10_KY1: Interface Remota Keypad para o GD10 e GD20
• (6867) GD20_KY2: Interface Remota Keypad exclusiva para o GD20, com função de copiar e colar dados para upload ou download de parâmetros
• (6868) Moldura de Instalação Keypad: (125 x 90 x 35)mm

Nota: Acompanha cabo de comunicação Inversor-Keypad com comprimento de 3 metros.

Aplicações Diversas do GD20-EU

O inversor de frequência GD20-EU é ideal para uma ampla gama de aplicações industriais, incluindo:

• Máquinas Têxteis
• Esteiras
• Máquinas de Corte
• Mineração
• Compressores de Ar
• Máquinas CNC
• Injetoras e Extrusoras

Usar  Inversor de Frequência pode gerar  economia de energia elétrica em até 40%.
