    Redutor Planetário para Nema 23

    Início » Redutor Planetário para Nema 23

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

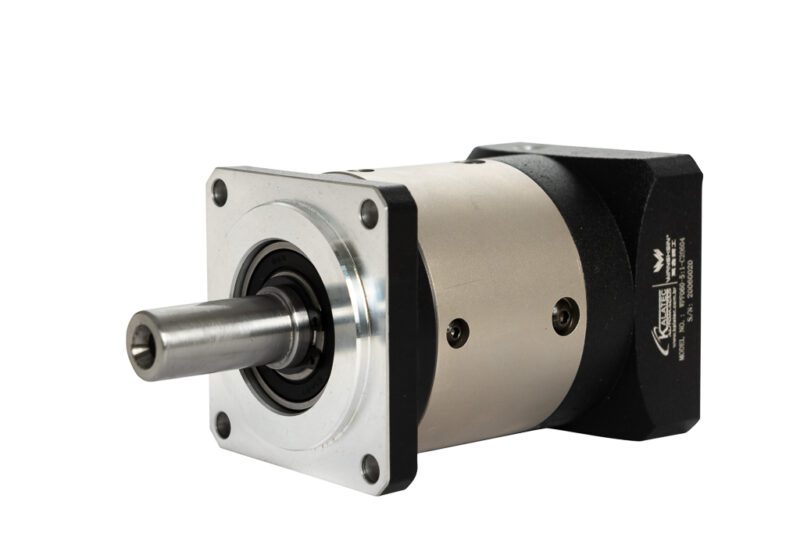

    Redutor Planetário para Motores Nema 23

    Os Redutores Planetários WPF060 são formados com engrenagens de dentes retos, dureza superficial 62HRC, que garantem rigidez e alta capacidade de torque.

    O modelo WPF060-HT é uma alternativa exclusiva para Motores Nema 23, em geral Easy Servo de 30Kg.cm ou motores de passo de 19Kg ou 30Kg.cm.

    Para motores de passo comum , também indicamos os motores com redutores integrados que oferecem melhor custo x benefício com a mesma precisão.


    Informações AdicionaisDownloads

    Características redutor Planetário  WPF60:

    • WPF060-5-HT23  – Redução 1:5  (6061)
    • WPF060-10-HT23  – Redução 1:10 (8135)
    • Flange padrão:  Motores  Nema 23
    • Furo de Entrada: Para motores eixo 8mm
    • Máxima Capacidade de Transmissão de Torque: 40Nm ( redução 1:5)
    • Máxima Capacidade de Transmissão de Torque: 12Nm ( redução 1:10)
    • Capacidade de carga Radial: 240N
    • Capacidade de Carga Axial: 220N
    • Número de Estágios: 1
    • Diâmetro do eixo de saída do redutor: 14mm
    • Estimativa de Vida Útil: 20.000 horas
    • Ruído: < 64dB
    • Máxima Rotação: 4000 RPM
    • Máxima  Folga  < 12 arcmin
    • Lubrificação Óleo Sintético
    • Montagem: Quaisquer direção



    Especificação   Unidade Estágio Redução WPF060 WPF080 WPF115 WPF142
    Torque de Saída Médio (T2N) Nm 1 3 18 40 125 290
    5 40 110 260 550
    7 20 40 90 340
    10 12 22 70 210
    2 12 36 90 230 460
    20 40 110 260 550
    25 40 110 260 550
    30 18 40 260 290
    40 36 90 230 460
    50 40 110 260 550
    Máximo Torque de Saída Nm 1 e 2 Torque Médio de Saída x2
    Velocidade de Entrada RPM 1 e 2 3~50 4000 3500 3500 2500
    Máxima Folga arcmin 1 3~10 ≤10 ≤10 ≤10 ≤10
    2 12~50 ≤12 ≤12 ≤12 ≤12
    Força Radial Permissiva N 1 e 2 3~50 220 400 1000 4500
    Força Axial Permissiva N 1 e 2 3~50 240 450 1240 4800
    Eficiência % 1 3~10 ≥96%
    2 12~50 ≥93%
    Peso Kg 1 3~10 1,7 4,4 12,0 26,5
    2 12~50 1,9 5,0 14,0 29,6
    Temperatura de Trabalho oC 1 e 2 3~50  -10oC ~ + 80oC
    Grau de Proteção 1 e 2 3~50 IP65

    • Desenho 3D
