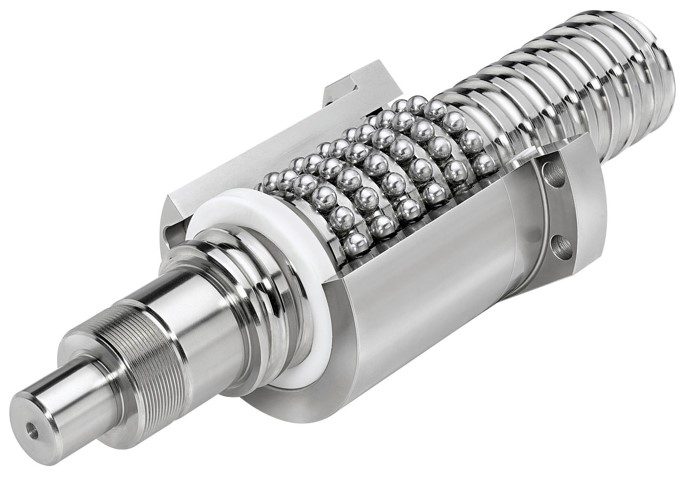

O que é um fuso de esferas?
O fuso de esferas é um componente essencial que converte a energia de rotação gerada por um motor em movimentos retilíneos. Esse processo permite o deslocamento de uma castanha ou porca, que são os pontos onde a carga está fixada e necessita ser movimentada.
Em grandes máquinas utilizadas na indústria, os fusos de esferas desempenham um papel fundamental, sendo pequenas peças com extrema importância para o funcionamento eficiente de sistemas de automação. Seja na indústria bélica, farmacêutica, siderúrgica, alimentícia, aeroespacial ou na tecnologia 5G, o uso de fusos de esferas é crucial e pode fazer toda a diferença.
Como funciona o fuso de esferas?
O fuso de esferas é um componente essencial que converte movimento rotacional em movimento linear de maneira eficiente. Ele utiliza rolamentos esféricos que deslizam em pistas de rolamento, permitindo que a energia gerada por um motor seja transmitida com precisão.
Para garantir um funcionamento ideal, a manutenção em fusos de esferas deve ser realizada regularmente, incluindo lubrificação e verificação do alinhamento, assegurando que o sistema opere sem falhas.
Onde usar o fuso de esferas?
Os fusos de esferas são amplamente utilizados em diversas aplicações, como máquinas CNC, impressoras 3D e sistemas de automação industrial, onde precisão e suavidade de movimento são cruciais.
Além disso, a manutenção de fusos de esferas é vital para evitar falhas e prolongar a vida útil dos componentes. Realizar inspeções regulares ajuda a identificar desgastes, garantindo que os equipamentos operem com máxima eficiência e confiabilidade.
Como funciona a manutenção em fuso de esferas?
A indústria que se preocupa em recuperar um fuso de esferas reduz seus gastos operacionais, afinal, o mesmo produto pode ser recuperado até três vezes. Isso pode fazer parte de um plano de manutenção industrial da sua indústria. E o que garante o bom funcionamento de um fuso são os cuidados com a manutenção. Para descobrir se o item precisa de reparo, a melhor forma é medir suas folgas. Em casos de danos físicos ao equipamento, manuseio impróprio ou fusos flexionados que não retornam à posição de início, a troca do produto é obrigatória.
No entanto, a depender da situação, muitos fusos de esferas podem ser reparados ou ter a sua vida útil estendida, se empregados certos artifícios. Existem oficinas, geralmente pequenas, mas com dispositivos precisos de diagnóstico e reparo, como a da Kalatec, onde contamos com uma equipe especializada em recuperação de fusos de esferas.
Como saber se o fuso de esferas precisa de manutenção?
Citamos abaixo algumas das características que podem ser observadas nos equipamentos industriais que empregam fusos de esferas e que, geralmente, indicam a necessidade de manutenção:
- Perda de “repetibilidade”;
- Perda da uniformidade dos movimentos;
- Vibração;
- Ruído anormal;
- Perda da precisão costumeira;
- Falta de sincronismo com fusos paralelos, etc.
Quais as principais falhas em fusos de esferas?

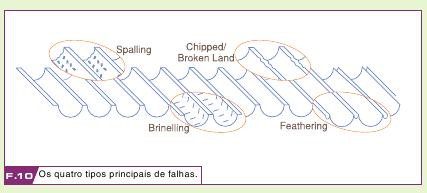

As causas que levam ao desgaste prematuro de um fuso de esferas são várias, mas podemos mostrar as características visuais das quatro falhas mais comuns (figura 10) e citar com mais detalhes as duas principais que provavelmente se enquadram nos problemas do leitor.
falhas-em-fuso-de-esferas
A falha conhecida como brinelling ocorre quando há carga excessiva no fuso de esferas gerada por um erro de dimensionamento ou uma alteração do projeto da máquina, ou seja, a carga manipulada foi aumentada no equipamento, porém não houve a preocupação da substituição do fuso para compensá-la. A característica visual deste problema são pequenos riscos longitudinais a pista do fuso.
O spalling pode ser causado pela entrada de contaminantes externos nas pistas do circuito (e são comprimidas pelas esferas), ou pela falta de lubrificação. Uma dica é a observação das condições da castanha que mostram acentuado desgaste nos flancos da crista. Alguns procedimentos errôneos que podem levar a estas falhas são:
- Pré-load excessivo;
- Fuso empenado;
- Raspadores defeituosos;
- Carga excessiva;
- Falta de lubrificação;
- Contaminação;
- Subdimensionamento;
- Cargas laterais;
- Batidas na castanha;
- Empenamento.
Quando um fuso de esferas precisa de reparo?
A maneira mais segura de saber quando um fuso de esferas precisa de reparos, é medindo suas folgas. Esse método foi estabelecido pela empresa norte-americana Thomson Industries, uma das mais renomadas fabricantes desse equipamento no mundo. Para isso, é necessário um kit especial de aferição, além de ferramentas dedicadas, o que inviabiliza sua prática nas indústrias.
A folga radial (diametral backlash) é a medida que pode ser facilmente obtida na planta com o fuso de esferas ainda montado ou na oficina de reparo, e essa medida passará a ser o nosso termômetro para a definição do nível de reparo necessário no conjunto.
Caso o conjunto fuso/castanha tenha sido desmontado, ele é apoiado em blocos V retificados, e a castanha começa a ser levantada por calços calibrados (que fazem parte do kit mencionado).
Para uma folga radial de 0,0127 mm, o que indica um fator de desgaste de 50%, podemos dizer que um reparo Nível I seria suficiente para repará-lo e devolvê-lo à máquina.
Uma folga radial de 0,0889 mm representa 80% de desgaste e indica um nível crítico de recuperação (Nível IV) ou a necessidade de troca do equipamento.
Existem outros casos onde a substituição do conjunto é obrigatória e qualquer paliativo pode colocar em risco a funcionalidade do equipamento:
- Danos físicos ao equipamento causado por batidas ou manuseio impróprio;
- A camada de dureza superficial restante não é suficiente para um novo retrabalho na pista;
- A troca das esferas acarretaria esferas de uma dimensão superior aos recirculadores;
- Fusos flexionados que não retornam à sua posição correta por terem sofrido processos de fabricação que endureceram a raiz do fuso.
Níveis de reparo para o fuso de esferas
Quando um fuso chega à oficina, é inspecionado e avaliado segundo o nível de reparo necessário. Esse processo leva de um a dois dias. Em geral, há quatro níveis de reparos de custo compensador, enquanto que cada nível subsequente torna-se mais custoso:
Nível I: Trata do problema mais comum de perda de “repetibilidade” devido ao desgaste. Novas esferas deverão substituir as antigas. O segredo aqui é usar a regra para cada 0,076 mm de desgaste radial, use uma esfera 0,025 mm maior. O desempenamento também é necessário para evitar excesso de movimento nesse trecho e futura falha da castanha.
Segundo o engenheiro responsável por este setor na Kalatec Automação, Sergio Lacerda, formado em recuperação de fusos pela empresa Thomson Industries, nos EUA, e tem mais de 30 anos de experiência neste ramo, “uma atenção especial deve ser dada ao fornecedor das esferas empregadas na recuperação dos fusos, pois elas devem ter rigidamente diâmetros muito próximos. Na prática, uma variação máxima de 0,00064 mm seria a tolerada pelo lote de reposição (tolerância difícil de achar em fabricantes nacionais), o que nos força a importar tal produto”.
Lacerda observa que caso um reparo seja feito com esferas normais encontradas no mercado, apenas as esferas maiores carregariam toda a carga a ser transportada, o que levaria a uma falha muito rápida do conjunto, e acrescenta: “Temos clientes que fizeram o reparo em ‘supostas empresas especializadas’ e se admiraram com a pouca durabilidade do serviço, e esta é a causa principal. Infelizmente, eles terão que arcar com mais horas de máquina parada, além de todo o trabalho de desmontagem do equipamento”.
Nível II: Deve-se acrescer ao Nível I, o retrabalho das pistas da castanha. A castanha é o componente do fuso que desgasta primeiro, por ser sujeito a mais contatos das esferas.
Nível III: Normalmente, neste nível são repetidos os procedimentos do Nível I, e acrescentado o retrabalho das pistas do fuso e das pontas de eixo.
Nível IV: Neste nível, são retrabalhados a castanha e o fuso, e as esferas são trocadas. O serviço é quase completo, mas o fuso fica com as características de um novo. O problema é que este processo pode chegar a custar entre 80 e 90% do valor de um fuso novo, o que nos deve fazer refletir a respeito de seu custo-benefício.
Lubrificação em fusos de esferas, como funciona?
Na maioria dos casos para os fusos de esferas (e também para as guias lineares), quando a velocidade de trabalho é alta e a carga a ser transportada é baixa, é sugerido um lubrificante de baixa viscosidade (32 a 68 cst). Já quando as características da aplicação são opostas a esta, ou seja, baixa velocidade de trabalho em altas cargas, são recomendados os lubrificantes de alta viscosidade (90 cst). Os selos são comuns aos fusos, mas devem ser considerados nos pedidos (por ser considerado um acessório da castanha).
A graxa só deve ser empregada em aplicações específicas, apenas sob baixa velocidade de trabalho, por poder diminuir a vida das guias com o acúmulo de contaminantes. Caso seja inevitável sua utilização, recomenda-se o uso de graxas à base de lítio, evitando aquelas à base de bissulfeto de molibdênio, pois atacam os anéis de vedação.
O curso de deslocamento do fuso é muito importante para garantir a recirculação de todas as esferas de um circuito e a sua total lubrificação. Uma prova visível de que isto não está ocorrendo é o desgaste visual do trilho.
Como escolher o fuso de esferas?
Os fusos de esferas são classificados em vários tipos, como: planetários, recirculantes, invertidos compactos e de porca rotativa. São modelos diversos que atendem às necessidades dos segmentos industriais.
Para selecionar o ideal, é preciso se atentar às características da aplicação, levantando o máximo de informações possível, tais como: a carga aplicada, o comprimento livre entre mancais e a velocidade máxima em rpm. Assim, fica mais fácil fazer a especificação do produto e encontrar o seu diâmetro adequado.
Outra dica é observar as características da atuação do item: a dureza superficial, por exemplo, deve ter valores entre 58 e 62HRc, aumentando a sua durabilidade, sem prejudicar a movimentação.
A castanha que acompanha o produto deve, preferencialmente, ser produzida com aço carbono especial, garantindo resistência e um excelente custo-benefício.
Onde fazer manutenção em fuso de esferas?
Na Kalatec, entendemos que a manutenção em fusos de esferas é indispensável para o funcionamento eficaz de suas máquinas e equipamentos industriais. Para garantir que seus fusos de esferas operem com máxima eficiência e durabilidade, oferecemos serviços especializados de manutenção.
Nossa equipe é composta por profissionais altamente qualificados que utilizam tecnologia de ponta e técnicas avançadas para diagnosticar e reparar fusos de esferas. Ao escolher a Kalatec para a manutenção, você garante que seu fuso de esferas receberá o cuidado necessário, desde lubrificação até reparos complexos.
Trabalhamos com peças de alta qualidade, assegurando que cada reparo não apenas prolongue a vida útil do componente, mas também melhore a eficiência operacional de sua linha de produção. Com a manutenção adequada, você minimiza custos com paradas inesperadas e aumenta a produtividade da sua indústria. Confie na Kalatec para manter seus fusos de esferas em perfeitas condições!
Fale com os nossos especialistas e faça a manutenção ideal em fusos de esfera.
Na Kalatec, sabemos que o conhecimento técnico sobre fusos de esferas é fundamental para garantir reparos adequados e eficientes. Nossa equipe de especialistas está pronta para oferecer uma manutenção personalizada, atendendo às necessidades específicas de cada cliente. Compreender os diferentes tipos de montagem de um fuso é essencial para o desempenho ideal de sua máquina.
Os fusos de esferas oferecem inúmeras vantagens, como baixa necessidade de manutenção, torque de partida reduzido e uma eficiência impressionante de 95% em suas funções. Para se aprofundar mais sobre fusos de esferas e suas manutenções, cadastre-se com seu nome e e-mail e receba informações exclusivas. Estamos aqui para garantir que você obtenha o máximo desempenho e durabilidade de seus equipamentos!
