Os macacos mecânicos são atuadores lineares para cargas de 250Kg à 250 Toneladas. São construídos em carcaça de ferro fundido, um conjunto de coroa e pinhão para uma redução padrão de 6:1 ou opcional de 24:1. Os fusos são trapezoidais e podem ser fornecidos com flange adaptadora para motor Ac, Servos Motores e também proteção sanfonada.
A Kalatec trabalha com macacos mecânicos de marca própria, oferecendo uma ótima relação Custo x benefício e condições de customizar o produto conforme a necessidade das aplicações.
Sendo também Distribuidora da Macaco Mecânico Duff Morton, a mais tradicional empresa de macacos mecânicos dos Estados Unidos, A Duff-Norton possuem projetos em áreas de alta responsabilidade, como plataformas espaciais da NASA e Linha de Montagem da BOEING. Os macacos mecânicos Duff-Norton são no Brasil aplicados em Empresas de Grande Porte como PETROBRAS, VALE DO RIO DOCE , CSN entre outras.
Como selecionar o Macaco Mecânico:
Defina os Parâmetros de funcionamento para a aplicação:
- Carga total (N)
- Curso Útil (mm)
- Carga por atuador (se mais de um for necessário)
- Tipo de carga (tensão, compressão, guiada, não guiada)
- Velocidade linear (m/min)
- Ciclos por hora
- Temperaturas ambiente aplicável (-20º à 50ºC)
Determine a configuração do Macaco Mecânico:
Tabela 1
Determine o tipo de Ponta para o atuador:
Tabela 2

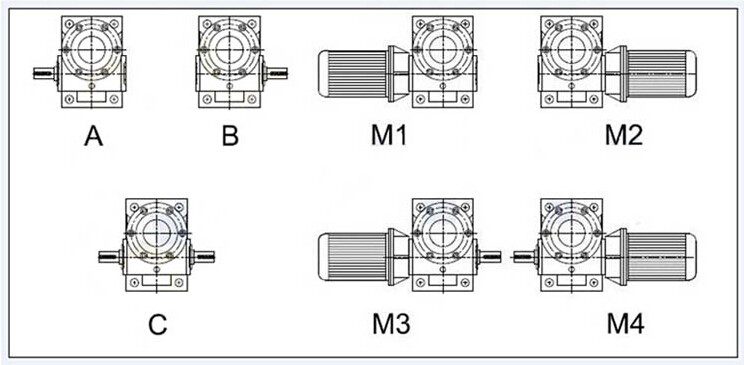

Determine o tipo de entrada
Tabela 3
Especificações Técnicas
| Macaco Mecânico Linha SJW | |||||||
| Modelo | SJW-010 | SJW-025 | SJW-050 | SJW-100 | SJW-150 | SJW-200 | SJW-300 |
| Max. Lifting Load ( KN ) | 9.8 | 24.5 | 49.0 | 98.0 | 147 | 196 | 294 |
| Diâmetro externo ( mm ) | 20 | 26 | 40 | 50 | 55 | 65 | 85 |
| Diâmetro interno ( mm ) | 14.8 | 19.7 | 30.5 | 38.4 | 43.4 | 51.3 | 67 |
| Passo do fuso (mm) | 4 | 5 | 8 | 10 | 10 | 12 | 16 |
| Redução Padrão | 1:5 | 1:6 | 1:6 | 1:8 | 1:8 | 1:8 | 1:10 2/3 |
| Avanço (mm) por número de volta | 0.80 | 0.83 | 1.33 | 1.25 | 1.25 | 1.50 | 1.50 |
| Eficiência % | 21 | 21 | 22 | 22 | 20 | 20 | 19 |
| Potência Máxima (KW) | 0.49 | 1.0 | 2.0 | 2.8 | 3.1 | 5.0 | 8.4 |
| Máximo Torque aceito no sem-fim (Nm) | 19.6 | 49.0 | 153.9 | 292.0 | 292.0 | 292.0 | 735.0 |
| Torque Requerido (N.m ) | 6.2 | 16.1 | 48.7 | 90.7 | 149.0 | 238.1 | 400.0 |
| Rotação Nominal (RPM) | 750 | 600 | 300 | 300 | 200 | 200 | 180 |
| Dimensões PDF | SJW-010 | SJW-025 | SJW-050 | SJW-100 | SJW-150 | SJW-200 | SJW-300 |
Notas:
I) Consulte nossa engenharia para análise da força aplicada, se o macaco mecânico de elevação estiver carregado em compressão. Pode ser necessário selecionar um atuador com carga maior do que a nominal. Isso é devido a relação do diâmetro com o comprimento máximo do fuso.
II) Como os ciclos de trabalho são intermitentes, existe uma relação inversa em relação ao ciclo de trabalho máximo dos atuadores e à carga que está sendo movida. Por favor, consulte nossos engenheiros de aplicação para obter ajuda na determinação do atuador mais adequado
III) O RPM de entrada não deve exceder o valor da tabela.
IV) Nunca exceda a capacidade estática e dinâmica do atuador
V)Nunca exceda a potência listada em nossas tabelas de especificação do atuador.
VI) Se a recomendação de potência máxima for excedida, reduza a velocidade ou use um atuador de maior capacidade.
Como solicitar:
SJW – 010 – US – T – C – 1/6 – 300 – Y
1 2 3 4 5 6 7 8
1- Série do Macaco
2 – Capacidade de Carda dado em KN ( 010 é 10KN)
3- Tipo de configuração (Tabela 1)
4- Tipo de Ponteira (Tabela 2)
5- Tipo de Entrada ( Tabela 3)
6- Redução
7- Curso útil (mm)
8- Acessórios (D para proteção sanfonada ou X para sem proteção)
