Guias Lineares
As Guias Lineares são sistemas de movimentação linear projetados para deslizar cargas com precisão e suavidade, ao longo de um trilho padrão, podendo chegar ao comprimento de até 4000mm. Surgiram nos anos 80 quando os fabricantes de máquinas começaram a substituir o barramento convencional por guias lineares de alta precisão.

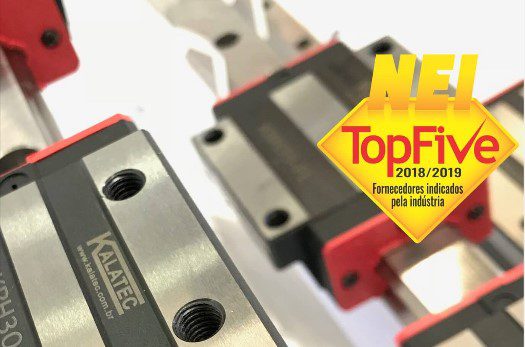

A KALATEC oferece uma linha própria de Guias Lineares, fabricada com a mais alta tecnologia e qualidade do mercado, sendo reconhecida como marca TOP FIVE para o mercado industrial brasileiro e certificada ISO 9001-2000 e CNS 1268.
Guias lineares garantem maior rigidez e precisão
Os trilhos de guias lineares são feitos de aço temperado com dureza superior a 58HRC, devido à resistência do metal necessário para garantir alta precisão e uma vida útil mais longa.?
São os trilhos que vão suportar os blocos e, portanto, as cargas que precisam ser movimentadas.
A relação da capacidade de carga dinâmica e carga propriamente aplicada sobre os trilhos é o que vai definir sua vida útil, seu desempenho e a necessidade blocos.
Principais características das Guias:
- Material do Trilho: Aço Carbono S55C
- Material dos Patins: Aço 20CrMo
- Material das Esferas: Aço 52100
- Grande capacidade de carga em todas as direções;
- Rigidez;
- Intercambialidade: as principais medidas, como altura do conjunto e distância entre furos são padronizadas;
- Precisão de Paralelismo: erro máximo de 37µm/4000mm;
- Pré-carga padrão: valor de 0-0,02C (ZO);
- Instalação em qualquer posição sem comprometimento da vida útil e sobrecarga;
- Baixo nível de ruído durante a operação;
- Suportam altas velocidades de acelerações;
- Suportam temperaturas entre -10 °C a 80 °C;
- Fácil Relubrificação: ponto de lubrificação em ambos os lados do patim;
- Dureza Superficial por meio da Têmpera por Indução: 58 ~62HRC;
Qualidade reconhecida
Por anos seguidos, desde 2017 as Guias Lineares marca Kalatec são reconhecida no mercado pela segurança, qualidade e conformidade de fornecimento. Padrões que rendem a marca o Selo TOP-FIVE de reconhecimento pela indústria como fornecedor confiável em Guias Lineares.
As guias lineares KALATEC seguem os padrões internacionais de qualidade, com cotas de altura e entre furos, sendo as mesmas dos principais fabricantes de guias lineares, e essa condição garante a intercambialidade, ou seja, você economiza sem alterar o seu projeto mecânico.
Comprimento em Guias Lineares
As guias Lineares são fabricadas em barras de 4000 mm de comprimento e o corte é feito conforme necessidade do projeto. A distância da face ao primeiro furo é chamada cota G e deve ser especificado no pedido. Como por exemplo KR-15-1000-G20-G20
Em casos especiais, quando se faz necessário cursos mais longos, um trabalho de faceamento da extremidade das guias é realizado e assim permite um curso com tamanhos de acordo com sua necessidade, sem limite de comprimento.
No caso dos cortes comum a tolerância de corte das guias lineares é de até 1mm, caso o projeto requer precisão no corte, solicite retifica das extremidades junto ao vendedor na hora de solicitar o orçamento.
Guia de Aplicação Guias Lineares
| Modelo | Marca | Largura | Tipo de Patins | Ca (kgf) | Coa (kgf) | MP (Kgf.m)
| MY (Kgf.m) | MR (Kgf.m) |
| KRH15VL | KALATEC | 15 | sem aba | 1.161 | 1.731 | 10 | 10 | 12 |
| KRH15FL | KALATEC | 15 | com aba | 1.161 | 1.731 | 10 | 10 | 12 |
| KRH20VL | KALATEC | 20 | sem aba | 1.775 | 2.776 | 20 | 20 | 27 |
| KRH20FL | KALATEC | 20 | com aba | 1.775 | 2.776 | 20 | 20 | 27 |
| KRH25VL | KALATEC | 25 | sem aba | 2.648 | 3.649 | 33 | 33 | 42 |
| KRH25FL | KALATEC | 25 | com aba | 2.648 | 3.649 | 33 | 33 | 42 |
| KRH30VL | KALATEC | 30 | sem aba | 3.874 | 5.219 | 53 | 53 | 66 |
| KRH30FL | KALATEC | 30 | com aba | 3.874 | 5.219 | 53 | 53 | 66 |
| KRH35VL | KALATEC | 35 | sem aba | 4.952 | 6.916 | 81 | 81 | 116 |
| KRH35FL | KALATEC | 35 | com aba | 4.952 | 6.916 | 81 | 81 | 116 |
| KRH45VL | KALATEC | 45 | sem aba | 7.757 | 10.271 | 155 | 155 | 273 |
| KRH45FL | KALATEC | 45 | com aba | 7.757 | 10.271 | 155 | 155 | 273 |
| KRH55VL | KALATEC | 55 | sem aba | 15.622 | 21.539 | 269 | 269 | 376 |
| KRH55FL | KALATEC | 55 | com aba | 15.622 | 21.539 | 269 | 269 | 376 |
Como fixar guias lineares?
As guias lineares precisam ser instaladas corretamente, já que seus trilhos permitem o deslocamento da carga e o funcionamento de todo o sistema.
A guia linear pode ser fixada tanto vertical, quanto horizontalmente. A instalação inadequada poderia comprometer todo o processo produtivo, com travamentos e mau funcionamento.
As guias Lineares tem uma indicação de uma SETA para indicar o lado da base retificada para garantir precisão na instalação. Recomenda-se usar esse lado como referência de paralelismo.
Por isso, além de ter propriedade ao montar a guia linear, também é importante definir como fixá-la, preferencialmente como parte do esqueleto das máquinas de produção necessárias.
Acessórios em guias Lineares
Guias Lineares oferece muitas possibilidades à sua aplicação, com o uso de raspadores duplos para ambientes agressivos, tanque com reservatório de óleo, tratamento superficial em cromo-duro, variação de Pré-carga e a até dispositivos de freios: Freio manual de alavanca para mantê-lo em posição estática e freios pneumáticos para controle automatizados.
Cuidados na escolha das guias lineares
O Engenheiro Mecânico Sérgio Araujo Lacerda, com mais de 35 anos de experiência em fabricação de máquinas, aponta os detalhes mais importantes na escolha das guias lineares:
“Cada detalhe no uso de guias lineares é crucial. Ao planejar um projeto, é essencial considerar o tipo de movimentação, direções, tipos e momentos das cargas, precisão de posicionamento, percursos, movimento linear, velocidade, aceleração, ciclo de processo, tipo de acionamento, posicionamento das guias, condições de vibração, tipos de lubrificação, ambiente, temperatura de trabalho, entre outros fatores.“
Como dimensionar guias lineares?
Para dimensionar uma guia linear, é essencial ter os valores da carga total a ser movimentada por ela e o número de carros utilizados.
Isso determinará a condição de movimentação da guia linear, se com muita vibração e impacto ou não, e a velocidade da operação, que precisa ser o mais eficiente possível.
Quais são os principais tipos de guias lineares?
Existem vários tipos de guia linear, e para atender perfeitamente a sua necessidade operacional, é necessário escolher o modelo certo.
De acordo com todos esses pontos que devem ser observados, a angulação das guias pode sofrer alterações. Nesse momento, é importante observar qual guia será melhor aplicada à automação. Existem guias com ângulos de contato de 30, 60, 90 e 45 graus, entre outras opções. Ainda assim é possível fazer uso de guias sem esferas. As guias são utilizadas em locais com cargas radiais, laterais, radiais inversas ou inclinadas. Existem inúmeros tipos de guias lineares para serem utilizadas na automação industrial. Cada tipo específico apresenta uma vantagem especial que atende as necessidades da máquina ou da indústria segmentada. Abaixo seguem algumas delas.
- De rolos;
- De esferas circulantes;
- De alta precisão;
- Para baixo ruído.
Guias Lineares na indústria: Eficiência e Precisão para Automação
As guias lineares são componentes essenciais na indústria de automação, oferecendo soluções eficientes para diversas aplicações. Antes de implementar guias lineares em máquinas industriais, é crucial entender o propósito e o modo de operação de cada equipamento.
“As guias lineares operam com base nos princípios de rolamento, reduzindo significativamente o atrito e proporcionando movimentos suaves e precisos.”
A alta precisão de posicionamento, alta capacidade de carga e atuação em alta velocidade são outros benefícios a serem destacados pelo uso de guias na automação de indústrias.
Benefícios das Guias Lineares
- Alta Precisão de Posicionamento: As guias lineares garantem um posicionamento exato, essencial para processos que exigem alta precisão.
- Capacidade de Carga Elevada: Elas suportam cargas pesadas, tornando-as ideais para aplicações industriais robustas.
- Alta Velocidade de Operação: Permitem movimentos rápidos sem comprometer a estabilidade ou a precisão.
Aplicações Diversificadas
Guias lineares são versáteis e podem ser utilizadas em uma variedade de máquinas, incluindo CNCs, tornos, centros de usinagem, mandrilhadoras, seccionadoras, máquinas de corte a plasma e laser, routers CNC, equipamentos de ressonância magnética, máquinas de solda e impressão, entre outras.
Sua aplicação se estende a setores como automotivo, aeroespacial, moveleiro, farmacêutico, hospitalar, papeleiro, alimentício e de autopeças.
Função e Estrutura
A principal função das guias lineares, é equilibrar e direcionar o deslocamento, além de permitir o posicionamento preciso de peças em máquinas ou mecanismos em operação. Embora o funcionamento das guias lineares seja complexo, sua utilidade e eficiência são inquestionáveis, tornando-as indispensáveis na automação industrial.
Ao otimizar o uso de guias lineares, as indústrias podem melhorar a eficiência operacional, reduzir custos de manutenção e aumentar a produtividade, destacando-se no mercado competitivo atual.
Quantos Patins devo usar por Trilho?
A quantidade de patins a serem usados por trilho em um sistema de guias lineares é uma decisão importante que depende de vários fatores. Vou explicar detalhadamente as considerações principais:
Fatores que influenciam o número de patins:
- Carga aplicada:
- Peso total do sistema
- Distribuição da carga
- Momentos de força
- Rigidez necessária:
- Precisão requerida
- Resistência à deflexão
- Tipo de movimento:
- Linear simples
- Rotacional
- Combinado
- Comprimento do trilho:
- Trilhos mais longos podem necessitar de mais patins
- Velocidade e aceleração:
- Movimentos rápidos podem exigir mais pontos de apoio
- Ambiente de operação:
- Vibração
- Contaminantes
Recomendações gerais:
- Configuração mínima: Geralmente, recomenda-se usar pelo menos dois patins por trilho para garantir estabilidade básica.
- Cargas leves e movimentos simples: Um único patim pode ser suficiente em alguns casos específicos.
- Aplicações padrão: Dois patins por trilho são adequados para a maioria das aplicações lineares simples.
- Alta precisão ou cargas elevadas: Considere usar três ou quatro patins por trilho para aumentar a rigidez e a capacidade de carga.
- Momentos elevados: Em situações com momentos de força significativos, três patins podem oferecer melhor estabilidade que dois.
- Máxima rigidez: Quatro patins por trilho proporcionam a maior rigidez e capacidade de carga, ideal para aplicações de alta precisão ou cargas muito pesadas.
Fale com os nossos especialistas e saiba mais sobre as guias lineares
É muito importante observar e analisar os tipos de guias lineares antes de adquiri-lo. Pode ser um transtorno futuro se, por acaso, o produto errado for comprado e não apresentar o funcionamento adequado para aquela função específica.
Por isso, é necessário consultar um especialista na área. Uma empresa com anos de experiência possui todas as informações técnicas, oferecidas por uma equipe altamente capacitada, para oferecer ao cliente.
